PMK PROBE(IWATSU)
PMK BumbleBee® Differential Probe差動測棒
  • PMK BumbleBee® Differential Probe差動測棒

  • ・頻寬400MHz
    ・高CMRR
    ・4模式衰減比
    ・可以與任何配備50Ω輸入的測量
    儀器一起使用

 德國PMK BumbleBee高壓差動測棒是非常有效地用於IGBT功率設備評估,

例如:設計電機驅動用IGBT電路,交換式電源,變頻器..等

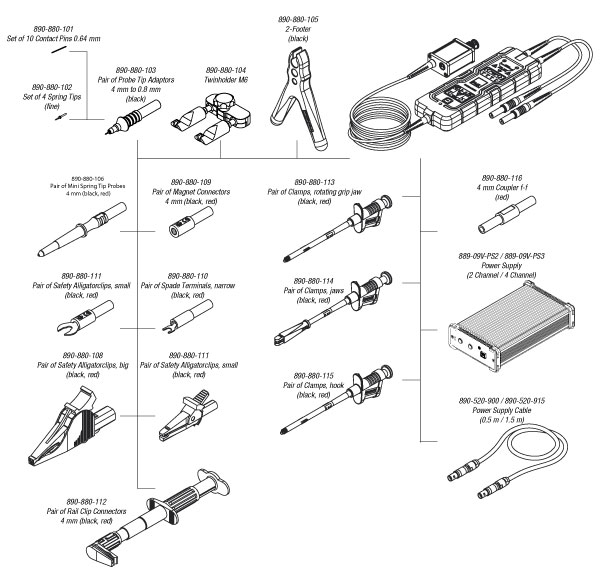

PMK BumbleBee大黃蜂配件:





規格:

項目 規範
衰減比(可切換) 50:1 100:1 250:1 500:1

系統頻寬
(-3dB)

輸入電壓50V

300MHz 400MHz

輸入電壓500V

-- 300MHz

輸入電壓1,000V

-- 300MHz

上升時間
(10%-90%)

輸入電壓50V

1.2ns 875ps

輸入電壓500V

-- 1.2ns

輸入電壓1,000V

-- 1.2ns

噪聲(rms)* 2
(參考輸入)

55mV

75mV

典型的傳播延遲

10ns

最高 輸入電壓

measurement category Ⅰ

2,000 V rms

6,000 V瞬態過電壓

measurement category Ⅲ

1,000 V rms CATⅢ

污染度

2

最高 差分輸入電壓
(包括交流峰值)

±200 Vdc

±400 Vdc

±1,000Vdc

±2,000 Vdc

共模電壓

±2,000 Vpk(±1,400 V rms)

直流增益精度

±0.7%

±0.35%

offset範圍* 3

±4伏

offset分辨率* 3

15位/最小步進<125μV

offset漂移* 3

150μV/攝氏度

40μV/攝氏度

輸入阻抗

每個接地輸入

5MΩ// 4 pF

差分輸入阻抗

10MΩ// 2 pF

測量儀器的輸入耦合* 4

50Ω

典型CMRR

DC

> 80分貝

100 kHz

> 70分貝

1MHz

> 62分貝

3.2MHz

> 50分貝

探頭電源


PS-02(2ch),PS-03(4ch)

探針電源通過USB或以太網(可選)通過PC軟件“ PMK探針控制(64bit-Win7或更高版本)”對PC進行遠程控制。

機械規格

重量
(僅探頭)

370g

電纜長度

2m

輸入引線長度 25cm
輸入引線連接器 2 x 4mm(male)

IOutput連接器

BNC(male)

環境指標

高度

運行:高達2,000 m

 非運行中:高達15,000 m

溫度範圍

探測

運行中:0°C至50°C
非運行中:20°C至70°C

輸入引線

工作溫度:-40°C至85°C

最大相對濕度

溫度高達31°C時相對濕度為80%,
在50°C時線性降低至40%
