電容充電高壓電源
ALE 系列
- 輸出電壓從 0-1kV 到 0-50kV
- 功率 8kJ/sec，9kJ/sec 峰值
ALE 系列
特點:
行業標準機架安裝式電容器充電和直流電源，電容器充電額定值為 4kJ/sec，連續直流應用額定值為 4Kw
• 輸出電壓從 0-1kV 到 0-50kV
• 額定功率 8kJ/sec，9kJ/sec 峰值
• 緊湊的風冷機架安裝包
• 高效的基于 IGBT 的諧振逆變器
• 出色的脉衝到脉衝重複性
• 208 或 400VAC 3Ø 輸入電壓
• 全面的遠程控制界面
• UL 認證交流線路接觸器（OEM 型號可選）
• 超可靠和堅固的行業標准設計
• 被動式 PFC (pf = 0.85)
• 全本地輸出電壓和 HV 開/關控制（L 版）
• 簡單的並聯操作以獲得更高的功率
• Lab、Slave 或 OEM 前面板選項
脉衝激光
ALE系列高壓電容充電源和直流電源可用于幾乎所有類型的脉衝激光。
● 准分子 ● 紅寶石
● 銅蒸氣 ● Nd:玻璃
● Er:YAG ● F2
● 變石 ● N2
● TEA CO2 ● Nd:YAG
● EUV氣體放電源 ● Yb:YAG
規格:

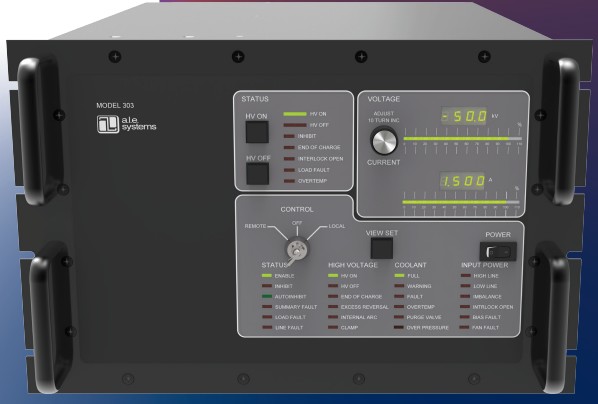

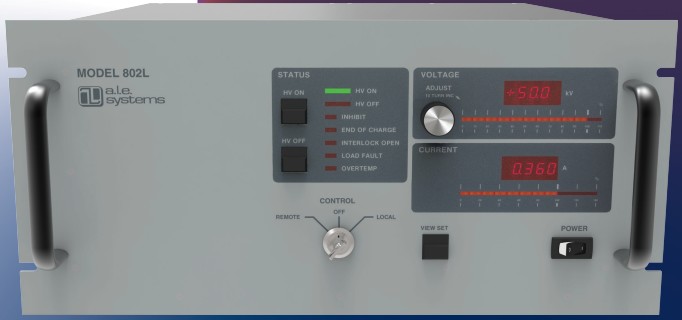

| 系列 | 402 | 802 | LC1202 | 203 | 303 |
| 平均電容充電功率J/s | 4000 | 8000 | 12000 | 20000(*3) | 30000(*4) |
| 峰值電容充電功率J/s | 5000 | 9000 | 13500 | 25000(*3) | 37500(*4) |
| 平均連續DC功率W | 4000 | 8000 | 15000(*2) | 30000(*3) | 50000(*4) |
| 輸出額定電壓kV | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 | 1 - 50 |
| 輸入電壓V | 208/400VAC三相 | 208/400/480VAC三相 | 400/400VAC三相 | ||
| 穩定度 | ±0.2%/hr (热机1小时后) | ||||
| 儲存能量J | <0.3J | ||||
| 脉衝重複精度(*1) | ±2% @ 1kHz | ±2% @ 1kHz | ±0.1% @ 300Hz | ±2% @ 100Hz | ±2% @ 100Hz |
| 尺寸WxHxD mm | 483x178x432 | 483x222x432 | 483x311x571 | ||
| 遠程控制 | Vprogram (0-10V), HV Enable/Reset, Inhibit,Summary Fault, Load Fault, Vanalog, Vpeak | Vprogram (0-10V), HV Enable/Reset,Inhibit, Summary Fault,Load Fault, Vanalog | |||
| 保護功能 | 開路/短路，過載，電弧，過溫，過壓 | ||||
注：
*1 更高重複精度可選，請聯繫工廠
*2 LC1202 在三相208VAC輸入時，連續DC功率降額至12000W
*3 203 在三相208VAC輸入時，降額至平均功率18000J/s，峰值功率22000J/s，連續DC功率18000W
*4 303 在三相400VAC輸入時，降額至平均功率25000J/s，峰值功率32500J/s，連續DC功率40000W
*5 DC應用請參照産品應用指南或諮詢銷售。
*6 詳細産品規格書請諮詢銷售
如有更改，恕不另行通知。
