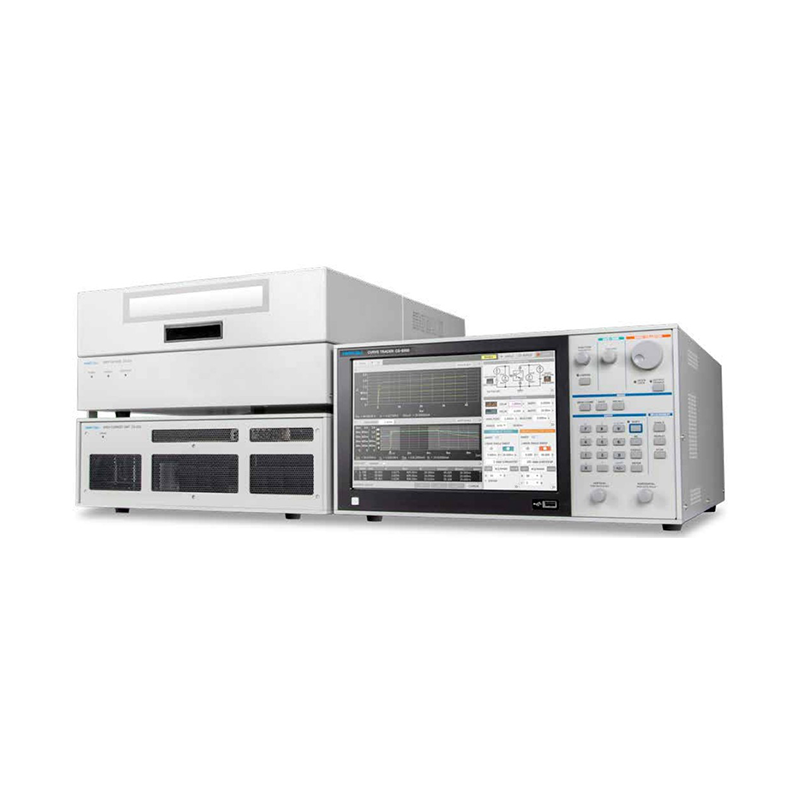

半導體曲線分析儀
IWATSU CS-8000 Curve Tracer
CS-8020,CS-8200,CS-8500
- 高達 5kV、2000A 的大功率測試
- 微小電流測量（分辨率250fA）
- 12.1英寸大觸摸屏
- 多種GATE信號輸出
- 增強的溫度特性測量選項
- 使用 Wafer-Prober 進行晶圓上大功率測試

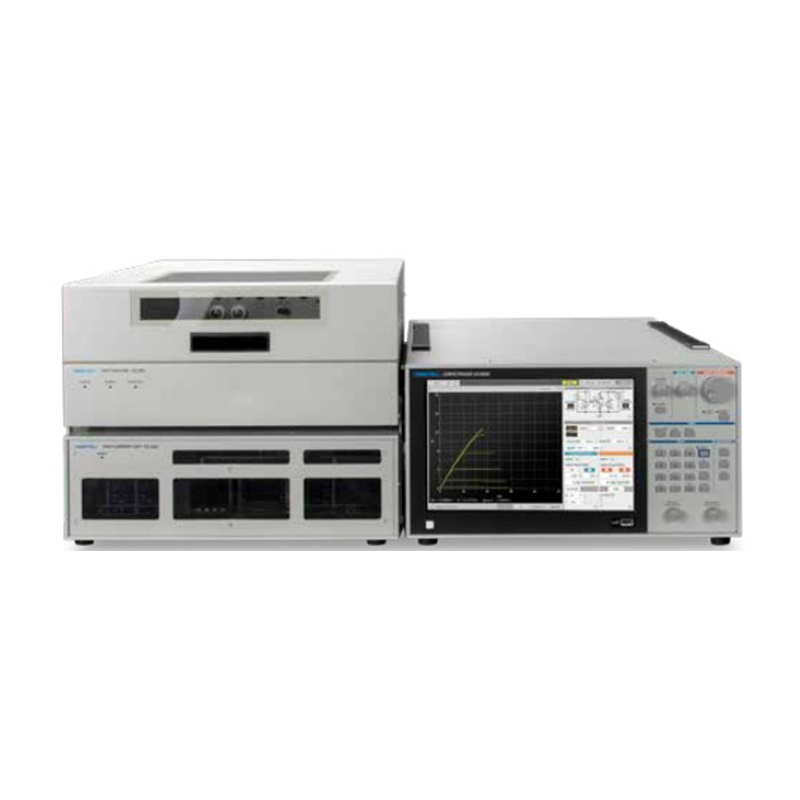

CS-8020,CS-8200,CS-8500
IWATSU CS-8000 系列(CS-8020,CS-8200,CS-8500)配備高達 5 kV 的高壓源和 2 kA 的大電流源。它具有脈衝輸出、柵極模式和非常小的電流測量功能，並支持對 SiC 和 GaN 等寬帶隙半導體的設計評估
高達 5kV、2000A 的大功率測試
微小電流測量（分辨率250fA）

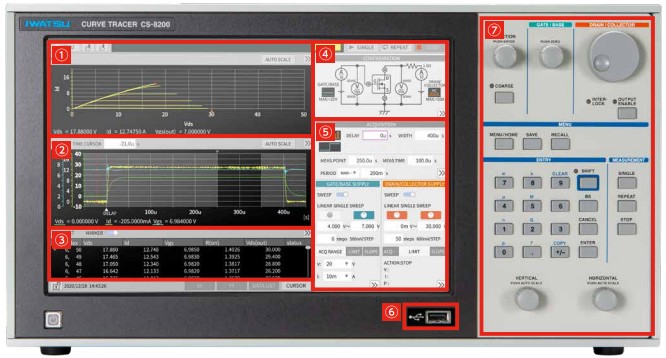

12.1英寸大觸摸屏
多種GATE信號輸出
增強的溫度特性測量選項
使用 Wafer-Prober 進行晶圓上大功率測試

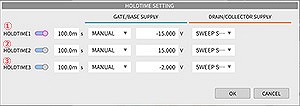

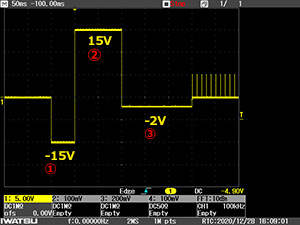

GATE 信號可以按順序輸出並應用。
保持時間可變範圍 : 0.000 [s] ～ 5.000 [s]
預留信號電壓範圍GATE 側 : -40 V ～ +40 V

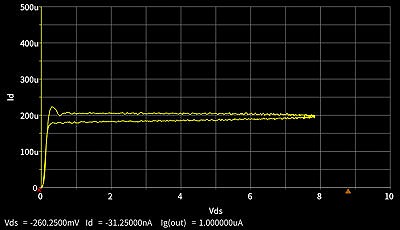

CS-8000 可用於測量具有遲滯的 SiC 和 GaN 等寬帶隙半導體。
“雙掃功能”同時顯示上掃和下掃，可進行滯後觀察。
| 主機型號名稱 | CS-8020 | CS-8200 | CS-8500 |
| 高壓單元 | □ | □ | □ |
| 最大限度峰值電壓 (最大電流) | - | 2kV (20mA) | 5kV (8mA) |
| 測量電壓範圍 (Full scale) | - | 50V - 2kV | 50V - 5kV |
| 測量電流範圍 | - | 50V - 2kV | 50μA - 20mA |
| 最小測量電流解析度 | - | 250fA | 250fA |
| 波形 | - | 250fA | 250fA |
| 中壓單元 | □ | □ | □ |
| 最大限度峰值電壓 (最大電流) | 200V (2A) | ||
| 測量電壓範圍 (Full scale) | 200mV - 200V | ||
| 測量電流範圍 | 5nA - 2A | ||
| 最小測量電流解析度 | 250fA | ||
| 波形 | DC (200mA) ・PULSE(2A)・SINE・半波・全波 | ||
| GATE單元 | □ | □ | □ |
| 最大限度峰值電壓 (最大電流) | 40V (1A) | ||
| 測量電壓範圍 (Full scale) | 1V - 50V | ||
| 測量電流範圍 | 5nA - 1A | ||
| 最小測量電流解析度 | 250fA | ||
| 波形 | DC・PULSE・SINE（50Hz） | ||
| 標準配件 | Power cord, Control I/F termination, CD (Instruction manual) | ||
| HC 單元型號名稱 | CS-205 | CS-210 | CS-220 |
| 最大峰值電流（最大電壓） | 500A（50V） | 1000A（50V） | 2000A（50V） |
| 波形 | □ | PULSE | □ |
| 脈衝寬度 | 10μs - 1ms | 10μs - 1ms(500A範圍或更低) 10μs - 500μs(1000A/2000A) |
|
| 極性 | □ | + / - | □ |
| 測試治具型號名稱 | CS-320MV（即將推出） | CS-322HV / HC | |
| 標準配件 | 電源線、標準引線組（CS-005 1組）、使用說明書 | ||
| —— | 高壓/高壓電纜 (2pes) | ||
