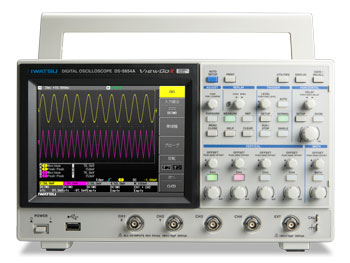

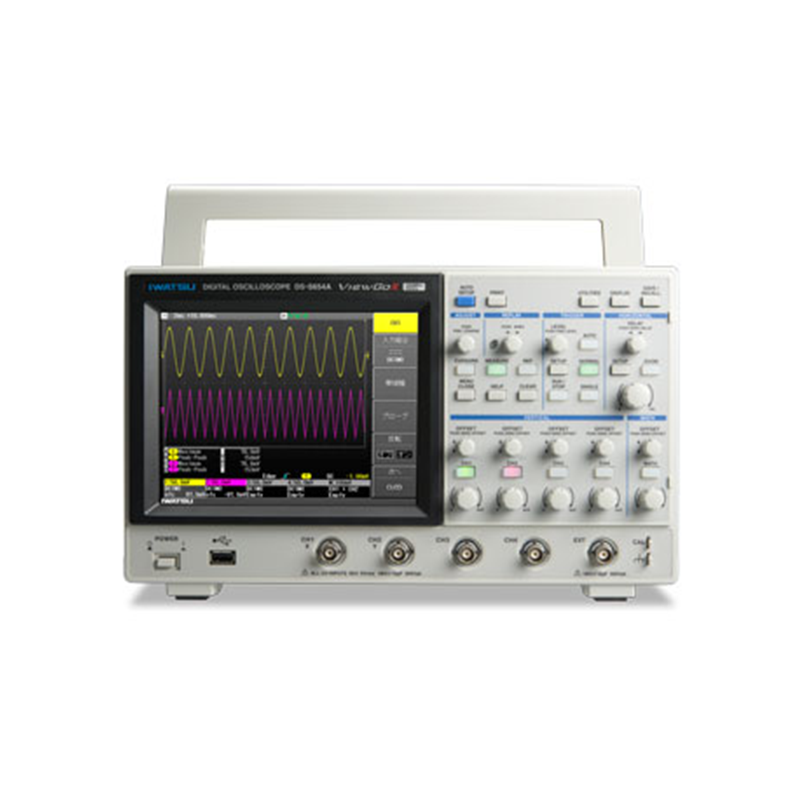

DS-5600A 系列
帶寬 100-500MHz
最大2GS/s 4/2通道
最大5M點

特色

長記憶，最大5M點
最大內存長度已從 1M 點增加到 5M 點（當通道耦合時）。可以在保持高速採樣的同時捕獲長期波形。
現在可以同時設置四個波形判斷參數
與判斷功能一起使用的波形參數已從 1 個增加到 4 個。
支持新的降噪功能
1.簡單移動平均 (SMA) 功能已添加到可以為每個單獨通道設置的數字濾波器中。此過濾器可對指定寬度的採樣點進行平滑處理並降低噪聲。
2.平均計數設置已從 256 次增加到 65,536 次。這使得非同步隨機信號能夠從重複測量的信號中有效地減少。
3.這可以減少隨機噪聲並將垂直分辨率提高到相當於波形捕獲期間最多 12 位的水平。
支持 UART、SPI、I²C 串行觸發器
波形計算功能加強（雙重操作）
這使得對 CH1 x CH2 相乘波形執行 FFT 分析的雙重計算成為可能。
硬拷貝圖像格式加強
支持 PNG 透明度屬性，以在創建用於 PC 的文檔時使波形透明並覆蓋它們。

主要規格

	DS-5654A	DS-5652A	DS-5652A	DS-5632A	DS-5624A	DS-5622A	DS-5614A	DS-5612A
頻率帶寬 (-3dB)	500MHz		350MHz		200MHz		100MHz
輸入通道	4	2	4	2	4	2	4	2
最大採樣速度	2GS/s（當 2 個通道交錯時），1GS/s（當所有通道都在使用時）
等效採樣率	100GS/秒
平均	2 到 65536 次（2 步的指數）
最大內存長度	5M 點（當 2 個通道交錯時），2.5M 點（當所有通道都在使用時）
垂直分辨率	8位（高分辨率計算有效時：最大12位）
最大輸入電壓	±400Vpeak CAT I (1MΩ), 5Vrms (50Ω)				±400Vpeak CAT I (1MΩ)
限帶濾波器	模擬：100MHz、20MHz、2MHz、200kHz				模擬：20MHz、2MHz、200kHz
	數字：選擇 LPF、HPF 或 SMA，4 個獨立通道
輸入耦合	GND, DC 1MΩ, AC 1MΩ,DC50Ω				接地，直流 1MΩ，交流 1MΩ
輸入阻抗	1MΩ±1% //16pF、 50Ω±1%				1MΩ±1% //20pF
時基	500ps/div ～ 50s/div		1ns/格～50s/格		2ns/格～50s/格		5ns/格～50s/格
標準探頭	SS-0150R（標準提供多通道）				SS-0130R（標準提供多通道）
滾動模式	50ms/div ～ 50s/div (100kS/s max)
時基（時鐘）精度	±10 ppm

觸發功能

觸發類型		Edge, Edge ALT, Edge OR, Pulse Count, Pulse Width, Cycle, Dropout, TV, Pattern (OR, NOR, AND, NAND), 串行 (UART, SPI, I2C)
電視模式/行號/ 場序		NTSC、PAL、自定義 / 高達 3,000 / 1、2、4、8
串行觸發器
UART	觸發器選擇	啟動、停止、奇偶校驗錯誤、數據碼型
	比特率	1,000bps 至 1Mbps（以 100bps 為單位設置）
	比較數據長度	5 到 8 位
	信號源	CH1 至 CH4、EXT（CH1、CH2、EXT 用於 2 通道功能）
SPI * CH1輸入預留給SCK信號輸入：最大20MHz	觸發器選擇	數據模式
	CS選擇	無正邏輯/負邏輯或 CS 時指定的空閒時間
	比較數據長度	4 到 64 位
	信號源	CH1 至 CH4、EXT（CH1、CH2、EXT 用於 2 通道功能）
I2C	觸發器選擇	啟動、停止、重啟、NACK、數據碼型
	地址模式	從 7 位 / 10 位 / EEPROM 讀取中選擇
	比較數據長度	地址為 7 位/10 位時為 1 至 5 字節，讀取 EEPROM 時為 1 字節（帶移位比較）
	信號源	CH1 至 CH4、EXT（CH1、CH2、EXT 用於 2 通道功能）
觸發源		所有通道，EXT (±0.5V)，EXT10 (±5.0V)，線路
觸發斜率/耦合		+, - / AC, DC, 高頻抑制, 低頻抑制, 噪聲抑制

參數測量、光標、縮放、計算、回放功能

參數測量	最大值、最小值、峰峰值、RMS、週期RMS、平均值、週期平均值、頂部、底部、頂部-底部、+過衝、-過衝、Tr 20-80%、Tf 80- 20%、Tr 10-90%、 Tf 90-10%、頻率、週期、+脈衝計數、-脈衝計數、+脈衝寬度、-脈衝寬度、佔空比、積分、偏斜 (+、-)、電平偏斜
並發測量次數/ 統計顯示	四個參數最大值/Max（最大值）、Min（最小值）、Num（波形總數）
記錄項目、目的地	時間和參數測量結果（條件 A、B、C、D）、通過/失敗判斷結果記錄時：彈出窗口、內部存儲器（最多 86400 個條目）、記錄後：USB 存儲器
過關失敗	判斷模式：參數判斷和掩碼判斷之間選擇，判斷結果：保存波形（USB存儲器）/嗶聲/脈衝輸出（配備DS-578選件時）/記錄，頁面搜索功能：選擇失敗或通過中的任何一個，您可以向前或向後搜索
光標	時間、幅度、時間和幅度、光標處的值
飛漲	縮放鍵可在單個網格區域顯示
計算	加法、減法、乘法、FFT（最大 8k 點、矩形、漢寧、平面）
重新縮放/單位轉換	a*x+b(x: 用戶定義 a 和 b 的輸入電壓) / 伏特、安培、瓦特、度數和無單位
重播	自動波形記錄多達 1,024 個波形，歷史可回放
計數器	6位

其他

顯示尺寸/分辨率		7.5英寸彩色TFT-LCD觸摸屏/VGA(640*480pixels)
內部波形存儲（REF 存儲器）		5個波形
接口（標準）		USB 2.0（主機和設備），LAN（100Base-TX），GPIB（工廠選項：DS-576）
硬拷貝輸出		以 TIFF、BMP 和 PNG 格式從前面板 USB 端口輸出到 USB 存儲器或輸出到 PictBridge 打印機
功率/功耗		AC 90Vrms 至 240Vrms，47Hz 至 63Hz，AC 90Vrms 至 132Vrms，380Hz 至 420Hz，最大 95VA（最大 60W）
重新縮放/單位轉換		a*x+b(x: 用戶定義 a 和 b 的輸入電壓) / 伏特、安培、瓦特、度數和無單位
尺寸（毫米）/重量		大約。330W × 190H ×124D / 約。3.7公斤

如有更改，恕不另行通知。
