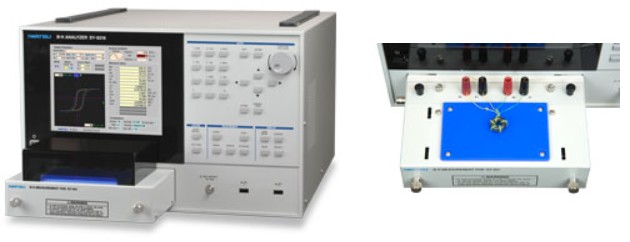

SY-8218 / SY-8219
CROSS-POWER方法（符合IEC62044-3）可實現精確的高頻測量
由鐵氧體製成的軟磁元件在電子元件中發揮著重要作用，因為它們被廣泛用於從低頻應用（例如微電機磁軛）到高頻應用
（例如反激變壓器、偏轉磁軛、高頻變壓器和磁頭。在實際操作中，這些磁性元件顯示出不同於直流磁特性或用 LCR 表測量的特性。

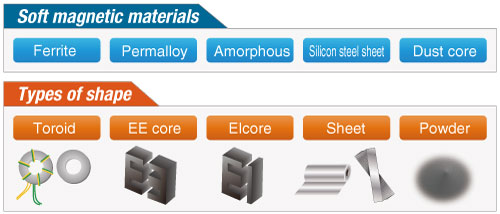

各類軟磁材料性能測試類型

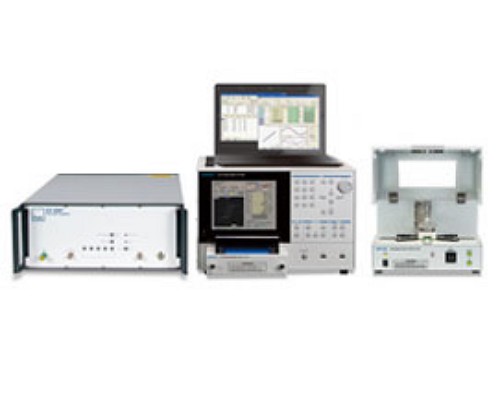

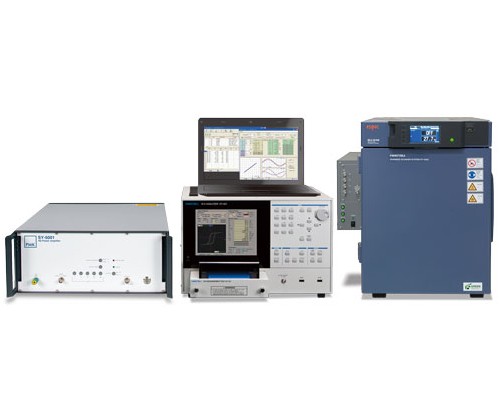

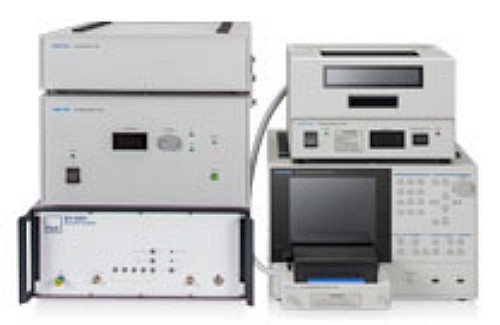

搭配選項可成全自動測量
可通過遠程控制軟件 SY-810 全自動控制溫度掃描儀系統、小型單片磁力測量裝置和直流偏置測試儀等選項。
1.溫度掃描儀系統
2.直流偏置測試儀
3.小型單片磁力測量裝置
規格說明:
|
品項 |
規格 |
|
|
測量方法 |
CROSS-POWER 方法（符合 IEC62044-3） |
|
|
測量項（符號） |
最大限度。磁通密度(Bm)、剩餘磁通密度(Br)、最大磁場強度(Hm)、矯頑力(Hc)、矩形比(Br/Bm)、相對幅值磁導率(µa)、磁芯損耗(Pc,Pcv,Pcm) , 一次勵磁電流(I1m), 二次感應電壓(V2m), 相位(θ), 總磁鏈(2φm), 視在功率(VA), 阻抗磁導率(µ;z), 复磁導率(µ',µ" )、損耗係數(tanδ)、電感(L)、電阻(R)、阻抗(|Z|)、品質因數(Q)、總諧波失真(THD) |
|
|
波形顯示 |
BH曲線、勵磁電流、感應電壓、磁場、磁通密度 |
|
|
測試頻率 |
正弦 |
10Hz 至 10MHz（SY-8218） |
|
正方形 |
10Hz 至 1MHz（Duty50） |
|
|
磁場信號檢測 |
無感電阻壓降，最大電流±6A |
|
|
磁通密度信號檢測 |
感應電壓檢測線圈的電壓檢測，最大信號檢測電壓為±200V |
|
|
數字化儀 |
16位（8192點/週期） |
|
|
樣品連接方法 |
2或1線圈（繞組）方法可選 |
|
|
展示 |
8.4" TFT-LCD SVGA 800x600 像素 |
|
|
力量 |
AC100V 至 AC240V，50/60Hz，約 130VA（最大） |
|
|
尺寸 |
大約。420W x 266H x 480D(mm) |
|
|
外部存儲器 |
用於數據存儲的 USB 端口 |
|
|
配件 |
POD 蓋板、AC 耦合模塊、功放線（BNC-BNC）、OSC 線（SMA-BNC）、電源線、操作手冊（CD-ROM）、用戶指南 |
|
可供選購設備:
功率放大器
HSA4101-IW:10MHz、±1Apk、±71Vpk

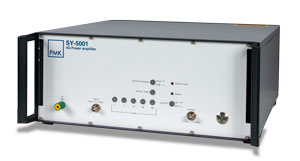

SY-5001:3MHz、±6Apk、±150Vpk

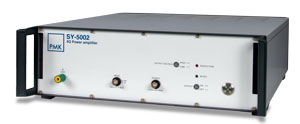

SY-5002:3MHz、±6Apk、±75Vpk

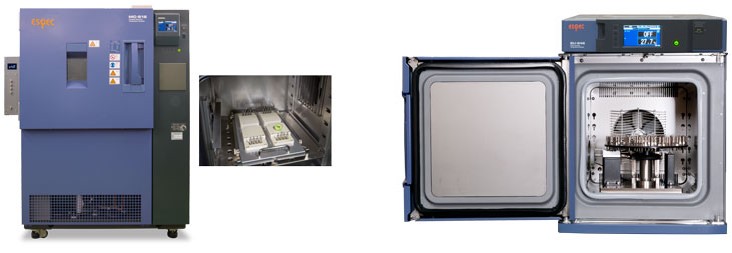

溫度掃描儀系統
SY-330：溫度範圍 -55°C 至 180°C，最多測試樣品 4 個 SY-320A / SY-321A：溫度範圍 -30°C 至 150°C，最多測試樣品 41 件

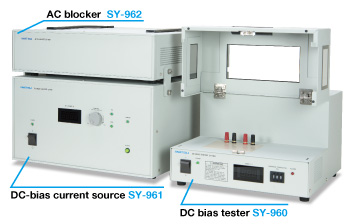

直流偏壓測試系統
SY-960/SY-961/SY-962：帶直流偏壓的功率電感特性自動測試

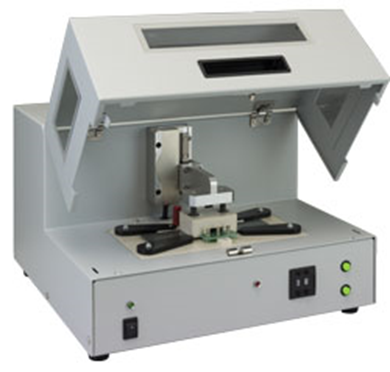

單片測試系統
SY-956：矽鋼片等單片狀樣品的全自動精確測試
