IWATSU訊號產生器產品介紹|任意波形函數訊號產生器|SG-4222/SG-4262

SG-4200系列是一款集函數發生器、任意波形發生器、噪聲發生器、脈衝發生器、諧波發生器、模擬/數字調製器、計數器等

多種功能於一體的多通道2ch，是一款功能性信號發生器。多功能、高性能、小巧便攜的信號發生器使其成為教育、研發、生產

和測試等領域的理想選擇。

■上升、下降時間控制

脈衝波形允許您單獨設置上升和下降時間。

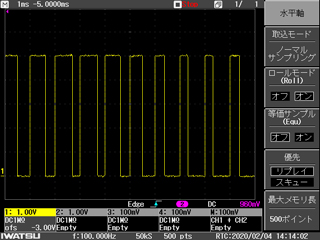

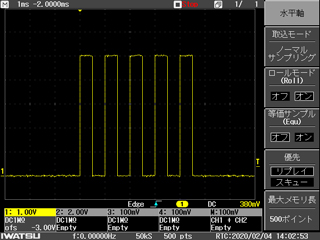

■SWEEP/突發功能

SWEEP 功能支援線性、日誌和步進 SEEP，並控制最大頻率和最低頻率的保持時間。它還具有標記輸出功能。突發功能可以設置為 1 到 1，000，000 次或無限次數，也可以設置起始相位。此外，還可以從外部觸發器延遲或柵極振蕩。

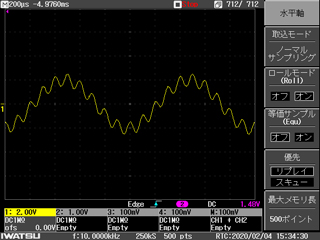

■波形加法功能

指定的波形可以疊加在基本波形上。
可以添加的波形包括 SIN、方波、斜坡波、雜訊和任意波形。

■各種調製功能

它具有各種調製功能：AM、FM、PM、ASK、FSK、PSK 和 PWM。調製波形可以是內部外部選擇，內部波形可以是任意波形。外部數據輸入由±5V控制。

規格:

模型		SG-4222	SG-4262
通道數		2個
最大頻率（正弦波）		25MHz	60MHz

採樣率		200MSa/秒

基本波形		正弦波、方波、斜波、脈衝波、噪聲
		（各波形的輸出頻率，請參考以下頻率特性）
內置波形		160種：Sinc、指數上升、指數下降、ECG（心電圖）、Gaussian、
		Haversine、Lorenz、雙音等。

頻率特性
模型		SG-4222	SG-4262
正弦波		1μHz 至 25MHz	1μHz 至 60MHz
方波		1μHz 至 25MHz
燈波		1μHz 至 500kHz	1μHz 至 1MHz
脈搏波		1μHz 至 15MHz	1μHz 至 25MHz
諧波		1μHz 至 10MHz	1μHz 至 20MHz
噪音		25MHz頻率帶寬	60MHz頻率帶寬
內置波形		1μHz 至 10MHz	1μHz 至 20MHz
分辨率/準確度		1 μHz / 設定值的 ±1 ppm

特性
模型		SG-4222	SG-4262
幅度	範圍	≤10MHz：1.0mVpp 至 10Vpp ≤30MHz：1.0mVpp 至 5Vpp ≤60MHz：1.0mVpp 至 2.5Vpp
（在 50Ω 負載）	準確性	典型值（1kHz 正弦波，0V 偏移，>10mVpp，自動設置）±（設置的 1%）±1mV
	平坦度	典型值（正弦波，2.5Vpp）≤10MHz：±0.1dB ≤60MHz：±0.2dB
	單位/分辨率	Vpp、Vrms、dBm/0.1mVpp 或 4 位數字
失調	範圍/精度	±5Vpk AC+DC / ±(1% of setting + 5mV + 0.5% of amplitude)
（在 50Ω 負載）
輸出	輸出阻抗保護	50Ω（典型值）
		短路保護、過載保護

如有更改，恕不另行通知。
